스케이프 어닝

아름다운 경관을 위한 실용적인 어닝 시스템
Scape Awning

스케이프 어닝은 알루미늄 프레임과 슬라이딩 구조로 구성된 전동 어닝 시스템으로 차양은 물론, 기후에 따라 개폐가 가능하여 바람이 많고 자외선이 강한 기후에 효과적이며, 실용적인 기능과 함께 주변 건축환경과 조화되는 디자인으로 특화된 경관연출에도 뛰어난 제품입니다.

  • 최대 13m, 돌출 10m의 넓은 면적
  • 전동모터, 원격제어로 편리한 사용
  • 방염, 방수, 오염에 강한 프랑스 Serge Ferrari, 터키 3DM원단
  • 외부공간의 활용도 극대화

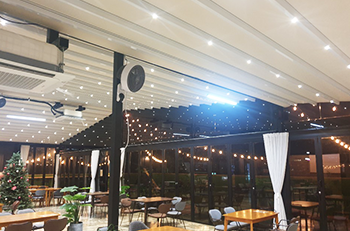

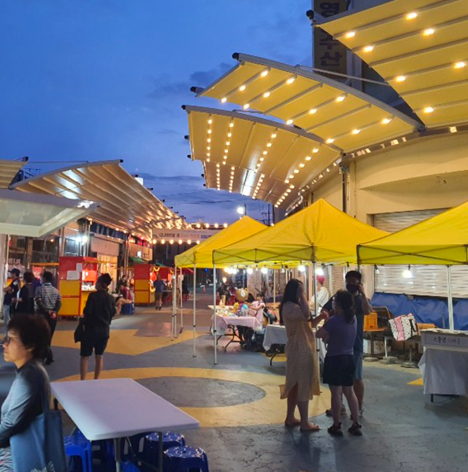

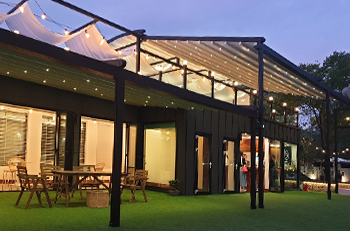

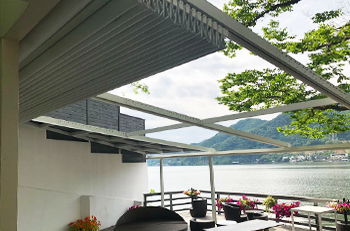

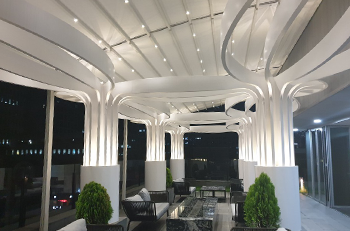

캔틸레버형 전동 어닝은 재래시장, 일반상가, 어린이집, 놀이공원, 전원주택, 타운하우스 등에 차양 및 비가림을 목적으로 설치되며, 천장개폐형 오픈 어닝은 골프장, 수영장, 레스토랑, 커피숍, 백화점 등 상업시설의 휴게공간으로 다양한 장소에 폭넓게 활용됩니다.

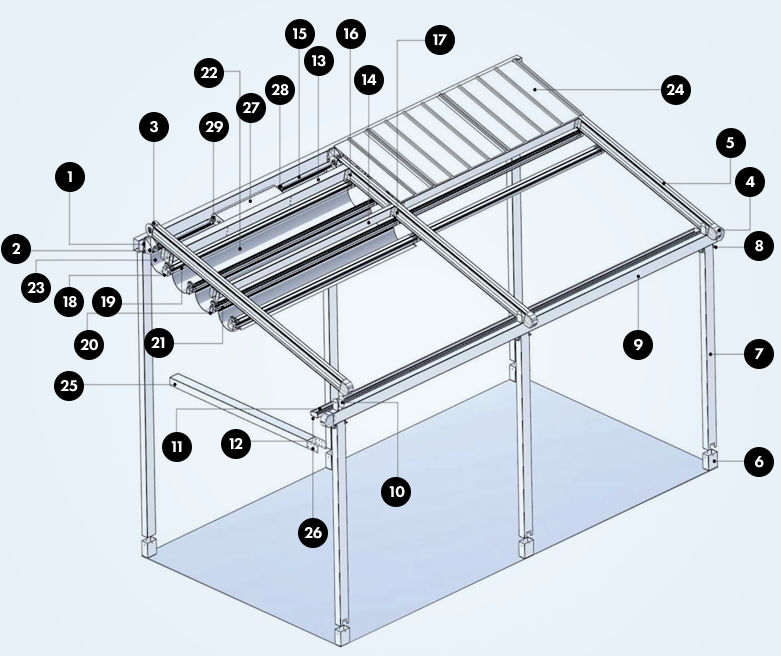

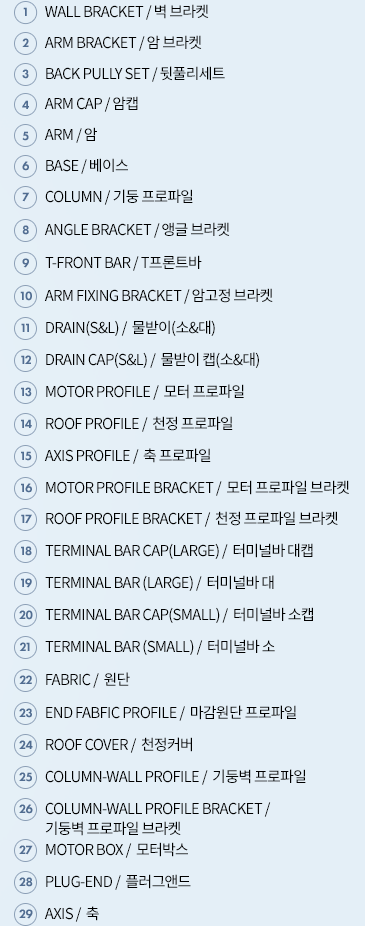

전동 어닝 시스템 재료의 규격

원단(타입1)
세계적인 원단 제조업체인 프랑스의 Serge Ferrari사의 Classic 602 & 602 Opaque제품군을 사용하고 있습니다. 오염물질이 물에 잘 씻긴다는 장점을 바탕으로 뛰어난 내구성과 고급스러운 분위기를 연출 할 수 있어 좋은 평가를 얻고 있습니다.

※ 제원표

재질 1100 dtex 고강도폴리에스테르, PVC602N불투명흰색(암막)
특허기술 프리콘트렌트 기술 Precontraint
두께, 중량 0.56mm ± 10 %, 750g/m2(암막)
적정사용온도 -30℃, +70℃
인장강도 경사/위사 230/220 daN/5CM
인열강도 경사/위사 20/20 daN
방염성능/기준 M2/NFP 92-507, Method 2/NFPA701 , B1/DIN 4102-1, M2/UNE 23.727.90, 1530.3/AS NZS
특징 태양에너지의 효과적인 반사 흡수 및 전도 / 높은 제조 품질 및 직조 밀도 색상의 지속성
재활용가능여부 자체공장 Texyloop에서 Recycling가능
인증시스템 생산관리(ISO 9001 / ISO14001)
원단색상

Translucent (투광)

  • 602-8100

  • 602-8341

  • 602-8861

  • 602-1071

  • 602-1070

  • 602-1060

  • 602-1065

  • 602-1055

  • 602-1051

  • 602-1075

Opaque (암막)

  • 602-8503

  • 602-50020
원단(타입2)
터키 원단 제조업체 3DM의 제품으로 뛰어난 내구성과 내오염성을 가지고 있으며, 고급스러운 분위기를 연출하는 독특한 직물패턴과 합리적인 가격으로 고객만족도가 높은 제품입니다.

※ 제원표

재질 1100 DTX / DIN
중량 850 g/m²
두께 0.56mm ± 10 %
적정사용온도 -30℃, +70℃
인장강도 경사/위사 230/220 daN/5CM
인열강도 경사/위사 26/26 daN
변색내성 6+ (BS EN ISO 105-B02:1999)
원단색상 및 패턴

  • 90110

  • 90112

  • 90111

  • 90113

  • 90210

  • 90212

  • 90211

  • 90213
모터
순수국내기술로 개발 및 생산되는 모터로 기존 차양막에 사용되던 수입모터 대비 힘과 내구성이 우수하며,수입과정에서 필연적으로 발생하게 되는 부품유통 및 A/S의 문제를 해결한 우수한 제품을 사용하고 있습니다.

※ 제원표

PGA169002motor dm45bt(60) / 모터(60)

ddm45b 60

220V / 60Hz 		Rated
Torque
토크
(N.m) 		Rated
Speed
속도
(rpm) 		Tube
Diameter
튜브지름
(mm) 		Rated
Power
정격파워
(W) 		Rated
Current
정격전류
(A) 		Running
Time
지속시간
(min) 		Protection

보호율
(IP) 		Maximum
Turns
최대회전수
(turn)
60 11 59 390 1.77 4 IP44
PGA169003motor dm45bt(100) / 모터(100)

ddm45b 100

220V / 60Hz 		Rated
Torque
토크
(N.m) 		Rated
Speed
속도
(rpm) 		Tube
Diameter
튜브지름
(mm) 		Rated
Power
정격파워
(W) 		Rated
Current
정격전류
(A) 		Running
Time
지속시간
(min) 		Protection

보호율
(IP) 		Maximum
Turns
최대회전수
(turn)
100 11 59 390 1.77 4 IP44

※ 제원표

PGA169001motor dm45bt(50) / 모터(50)

ddm45b 50

220V / 60Hz 		Rated
Torque
토크
(N.m) 		Rated
Speed
속도
(rpm) 		Tube
Diameter
튜브지름
(mm) 		Rated
Rated
정격파워
(W)
50 13 45 215
Rated
Current
정격전류
(A) 		Running
Time
지속시간
(min) 		Protection

보호율
(IP) 		Maximum
Turns
최대회전수
(turn)
1.03 4 IP44
PGA169002motor dm45bt(60) / 모터(60)

ddm45b 60

220V / 60Hz 		Rated
Torque
토크
(N.m) 		Rated
Speed
속도
(rpm) 		Tube
Diameter
튜브지름
(mm) 		Rated
Rated
정격파워
(W)
60 11 59 390
Rated
Current
정격전류
(A) 		Running
Time
지속시간
(min) 		Protection

보호율
(IP) 		Maximum
Turns
최대회전수
(turn)
1.77 4 IP44
PGA169003motor dm45bt(100) / 모터(100)

ddm45b 100

220V / 60Hz 		Rated
Torque
토크
(N.m) 		Rated
Speed
속도
(rpm) 		Tube
Diameter
튜브지름
(mm) 		Rated
Rated
정격파워
(W)
100 11 59 390
Rated
Current
정격전류
(A) 		Running
Time
지속시간
(min) 		Protection

보호율
(IP) 		Maximum
Turns
최대회전수
(turn)
1.77 4 IP44

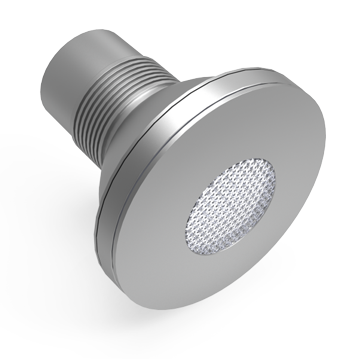

LED
어닝의 원단바 부분에 일정 간격(1M 이내)으로 삽입되어 설치되는 LED조명은 야간에 시인성을 확보하고, 동시에 아름다운 야간경관을 연출합니다.

※ 제원표

Power 3W
Led Cree Chip
cct Nature White(4000K)
Voltage DC 12V
Body Silver
Beam Angel 60D
Size ∅35XH34 mm, Cut : ∅30mm
IP Rate IP62

전동 어닝 시스템 타입

  • 01

    A-TYPE

  • 02

    R-TYPE 01

  • 03

    F-TYPE

  • 04

    E-TYPE

  • 05

    L-TYPE

  • 06

    D-TYPE

  • 07

    P-TYPE

  • 08

    X-TYPE

※ 현장 여건에 따라 골조, 독립기초가 추가될 수 있음
